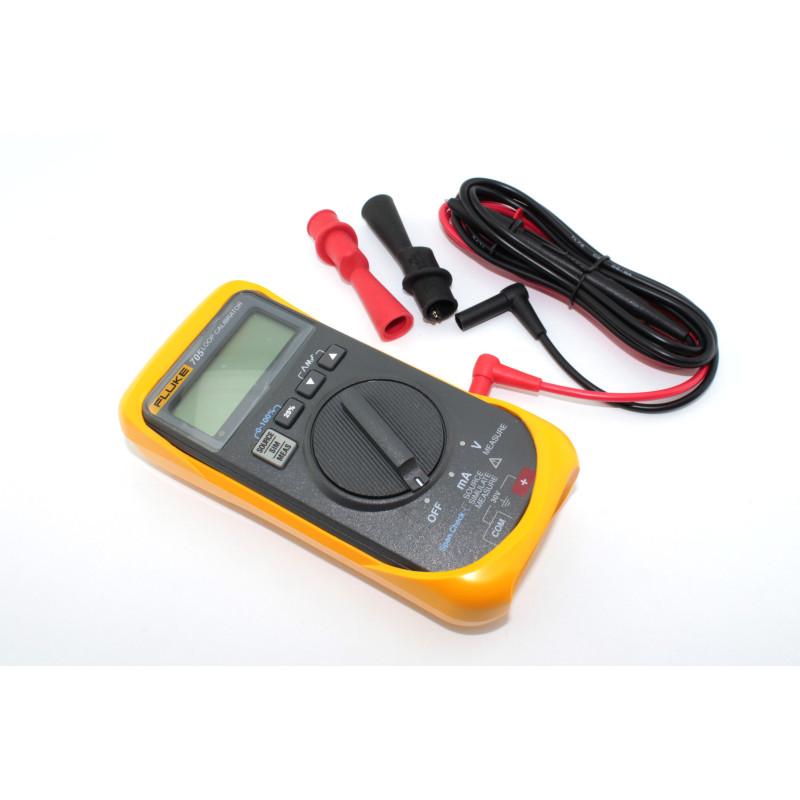

Калибратор петли тока Fluke 705

Профессиональный калибратор петли тока Fluke 705: высокоточное решение для настройки и обслуживания токовых петель 4-20 мА

Калибратор петли тока Fluke 705 — это карманный высокоточный измеритель и калибратор, разработанный лидером рынка, компанией Fluke. Прибор представляет собой идеальное интегрированное решение для комплексного обслуживания, калибровки, настройки и поиска неисправностей в системах промышленной автоматизации, использующих аналоговые и цифровые интерфейсы "токовая петля". Это не просто источник тока, а универсальный инструмент для профессионалов, работающих с датчиками, преобразователями и исполнительными механизмами. Благодаря сочетанию доступной цены, высокой надежности и функциональности Fluke 705 является экономически эффективным выбором как для сервисных центров, так и для производственных цехов.

Ключевые особенности и технические преимущества Fluke 705

Высокая точность и универсальность: Fluke 705 обеспечивает точность измерений тока до 0.02% и напряжения до 0.025%, что гарантирует достоверность результатов при настройке ответственных узлов. Прибор измеряет, генерирует и имитирует сигналы постоянного тока в стандартных диапазонах 0-20 мА и 4-20 мА, а также измеряет постоянное напряжение от 0 до 28 В. Это делает его незаменимым при калибровке и проверке датчиков давления, температуры, уровня и расхода.

Удобство и наглядность: Одновременная индикация результатов в миллиамперах (мА) и процентах от диапазона (% от шкалы) на большом дисплее исключает ошибки интерпретации данных и ускоряет работу. Простой кнопочный интерфейс с выделенной кнопкой пошагового приращения 25% позволяет быстро и легко выполнять проверку линейности преобразователей. Функция "Проверка установки" (Span Check) обеспечивает мгновенное подтверждение нулевой точки и диапазона.

Интеллектуальные режимы тестирования: Для функциональных тестов токовых петель и проверки работы исполнительных механизмов (клапанов, задвижек) калибратор Fluke 705 предлагает выбор режимов медленного, быстрого и пошагового линейного изменения выходного сигнала (функции Auto Step и Auto Ramp). Это позволяет плавно изменять ток в петле и наблюдать за реакцией системы без использования дополнительного оборудования.

Питание и автономность: Встроенный внутренний источник питания токовой петли напряжением 24 В позволяет одновременно питать и считывать показания датчика, избавляя от необходимости носить с собой отдельный цифровой мультиметр. Прибор работает от одной стандартной батареи типа "Крона" (9 В) со сроком службы до 18 часов при типичной нагрузке 12 мА. Замена батареи возможна без вскрытия корпуса и нарушения калибровочных пломб.

Надежность и безопасность: Ударопрочный, пыле- и влагозащищенный корпус в комплекте с защитным чехлом (желтым холстером) обеспечивает сохранность прибора в суровых условиях промышленной среды. Калибратор соответствует стандартам безопасности CSA C22.2 No. 1010.1:1992 и электромагнитной совместимости EN50082-1:1992, EN55022:1994 Class B, а его диапазон рабочих температур составляет от -10°C до 55°C. Предоставляется трехлетняя гарантия производителя.

Технические характеристики калибратора Fluke 705

Области применения и использование

• Настройка и калибровка систем управления: Fluke 705 идеально подходит для периодической калибровки, настройки и обслуживания контуров управления технологическими процессами в нефтегазовой, химической, фармацевтической, пищевой и других отраслях промышленности. Прибор позволяет быстро выполнить проверку датчиков и исполнительных элементов (пневматических клапанов, позиционеров).

• Диагностика токовых петель: Инструмент применяется для поиска неисправностей и устранения проблем в цепях передачи сигналов, включая проверку целостности соединений, выявление "обрывов" и "коротких замыканий", а также измерение падения напряжения в линии.

• Пусконаладочные работы: При вводе в эксплуатацию новых производственных линий и щитов управления калибратор Fluke 705 используется для тестирования и документирования параметров всех аналоговых входов и выходов, обеспечивая корректную работу всей системы с первого дня.

• Ремонт и сервисное обслуживание: Сервисные инженеры и специалисты ремонтных служб применяют Fluke 705 для быстрой проверки и настройки широкого спектра оборудования: от простых термостатов до сложных частотных преобразователей с аналоговым управлением.

• Проверка и настройка измерительных преобразователей: Калибратор тока Fluke 705 может использоваться для калибровки как аналоговых (с диапазоном сигнала от 4 до 20 мА), так и цифровых систем (с уровнями 0 и 20 мА), а также для работы с интеллектуальными датчиками, поддерживающими протокол HART.

Что входит в комплект поставки Fluke 705?

• Калибратор петли тока Fluke 705

• Защитный желтый холстер (противоударный чехол) с местом для хранения щупов

• Тестовые щупы с защитой от перенапряжения (TL75)

• Зажимы типа "крокодил" (AC70A)

• Одна 9-вольтовая батарея типа "Крона"

• Краткое руководство пользователя на русском языке

Часто задаваемые вопросы (FAQ)

Вопрос 1: Для каких целей используется калибратор петли тока Fluke 705?
Ответ: Fluke 705 — это прецизионный источник и измеритель сигналов постоянного тока 4-20 мА и 0-20 мА. Он предназначен для настройки, калибровки и поиска неисправностей в системах промышленной автоматики, включая проверку датчиков (давления, температуры, уровня), преобразователей, позиционеров клапанов и контроллеров. Прибор незаменим при обслуживании токовых петель.

Вопрос 2: В чем отличие калибратора от обычного мультиметра?
Ответ: Главное отличие Fluke 705 от мультиметра — это возможность не только измерять, но и генерировать (source) и имитировать (simulate) высокоточный токовый сигнал 4-20 мА. Это позволяет подавать калиброванный сигнал на вход контроллера или преобразователя, проверяя его реакцию, а также имитировать работу датчика, не подключая его к реальному технологическому процессу. Мультиметр таких функций не имеет.

Вопрос 3: Что означает режим "моделирование тока" (Simulate)?
Ответ: Режим моделирования используется для имитации работы двухпроводного датчика с питанием от внешнего источника (12-30 В). В этом режиме калибратор подключается в разрыв токовой петли и, не имея собственного питания, управляет током в цепи, как это делал бы настоящий датчик. Это позволяет тестировать приемный контроллер или индикатор без подключения реального датчика.

Вопрос 4: Как калибратор Fluke 705 помогает проверять линейность?
Ответ: Калибратор имеет кнопку пошагового приращения 25% (25% Step). Нажимая её, вы можете мгновенно подавать на выход сигналы, соответствующие 0%, 25%, 50%, 75% и 100% от заданного диапазона (например, 4, 8, 12, 16, 20 мА для диапазона 4-20 мА). Это позволяет за секунды проверить линейность работы любого подключенного устройства и убедиться, что оно правильно реагирует на весь диапазон входного сигнала.

Вопрос 5: Можно ли питать датчик напрямую от калибратора?
Ответ: Да. Fluke 705 имеет встроенный источник питания токовой петли (24 В Loop Supply). При измерении тока (режим Measure) вы можете включить этот источник и подключить его к двухпроводному датчику. Таким образом, прибор будет одновременно питать датчик и измерять его выходной сигнал, заменяя собой и блок питания, и мультиметр.

Вопрос 6: Каков ресурс батареи у Fluke 705 и как её заменить?
Ответ: Прибор работает от одной 9-вольтовой батареи "Крона". Типовое время непрерывной работы составляет около 18 часов при выходном токе 12 мА. Замена батареи производится очень просто — на задней панели корпуса есть отсек с крышкой, которую можно открыть без специальных инструментов. Важно, что калибровочные пломбы при этом не нарушаются.

Заключение

Калибратор петли тока Fluke 705 — это эталонный инструмент для любого специалиста, работающего с системами промышленной автоматики. Его высокая точность, продуманный интерфейс, функции пошагового тестирования и встроенный источник питания делают процесс настройки и обслуживания токовых петель 4-20 мА быстрым, удобным и надежным. Инвестируя в оборудование Fluke, вы получаете долговечный, безопасный и поверенный прибор, который будет верно служить вам долгие годы.
