Профессиональные трехфазные токоизмерительные клещи UNI-T UT267B: полный анализ электрических параметров, векторных диаграмм и проверка цепей

Рейтинг:

0 отзывов
Производитель:
UNI-T
Артикул:
095281
2
Вид инструмента:
Токовые клещи

Цена: 65 070р.

Количество:

Купить в 1 клик

Профессиональный трехфазный вольт-амперметр UNI-T UT267B: интеллектуальный анализ электрических систем

Трехфазные токоизмерительные клещи UNI-T UT267B — это профессиональный, портативный интеллектуальный трехфазный вольт-амперметр (трехфазный цифровой фазометр), предназначенный для комплексного анализа параметров в однофазных и трехфазных электрических цепях переменного тока. UT267B — это мощный измерительный прибор, сочетающий в себе функции трехфазных токовых клещей и фазометра. Он объединяет несколько методов измерений для полной диагностики энергосистем. Благодаря трём токовым зажимам, интеллектуальному анализу и возможности построения векторных диаграмм, этот тестер является оптимальным выбором для энергетиков, специалистов релейной защиты и автоматики (РЗА), метрологов, электролабораторий, а также для пусконаладочных работ (ПНР) на промышленных предприятиях и в сфере ЖКХ. Прибор востребован при проверке цепей учета электроэнергии, обследовании трансформаторных подстанций и диагностике сложных систем электроснабжения.

G1: Ключевые преимущества и технологические особенности UNI-T UT267B

Полный спектр электрических измерений для 3-фазных систем: UT267B обеспечивает одновременное измерение всех ключевых параметров трехфазной сети: переменного напряжения (до 600 В), переменного тока (до 20 А), частоты (45-65 Гц), активной (до 12 кВт), реактивной (до 12 кВАр) и полной мощности (до 12 кВА), коэффициента мощности (PF), фазового угла (0°-360°), а также угла между напряжениями (U-U), токами (I-I) и между напряжением и током (U-I). Это позволяет выполнять полный анализ качества электроэнергии и баланса нагрузок по фазам.
Уникальная функция векторного анализа и проверки цепей: UT267B — это интеллектуальный трехфазный цифровой фазометр, который может отображать векторную диаграмму напряжений и токов на большом графическом LCD-дисплее. Эта функция незаменима при проверке правильности подключения цепей учета электроэнергии (трансформаторов тока и напряжения), определения группы соединения силовых трансформаторов, а также при тестировании релейной защиты, дифференциальной защиты шин и выявления ошибок в схемах управления. Прибор помогает отличить индуктивную нагрузку от емкостной, что критически важно для компенсации реактивной мощности.
Промышленный дизайн и удобство эксплуатации: UT267B выполнен в прочном, антивибрационном и противоскользящем корпусе с высокой степенью изоляции, обеспечивающем безопасность и надежность при работе в суровых полевых условиях на энергообъектах. Прибор оснащен большим высококонтрастным графическим ЖК-дисплеем (240×160 пикселей) с подсветкой, на котором одновременно отображаются все измеряемые параметры и может быть построена векторная диаграмма, что делает интерпретацию данных максимально наглядной.
Расширенные возможности регистрации и анализа данных: UT267B имеет встроенную энергонезависимую память для сохранения до 500 наборов данных, что позволяет вести журнал измерений непосредственно на объекте. Прибор оснащён интерфейсом RS-232 (опционально USB через адаптер) для связи с персональным компьютером. С помощью комплектного программного обеспечения можно передавать накопленные данные на ПК для детального анализа, построения графиков, ведения электронных журналов, формирования протоколов измерений и последующей печати отчетов.
Автономность и готовность к работе: UT267B питается от шести элементов питания типа АА (LR6) и отличается низким энергопотреблением (ток потребления всего 40 мА), что обеспечивает длительную автономную работу. Функция автоматического отключения (Auto Power Off) через 15 минут бездействия экономит заряд батарей, а индикация низкого заряда своевременно предупредит о необходимости их замены.

G1: Технические характеристики (спецификация) UNI-T UT267B

Параметр	Диапазон	Точность / Разрешение
Модель	UNI-T UT267B
Тип прибора	Профессиональные трехфазные токоизмерительные клещи / Интеллектуальный трехфазный вольт-амперметр
Переменное напряжение (ACV)	0,00 В – 600 В	±(1,5% + 3 е.м.р.)
Переменный ток (ACA)	0,0 мА – 20,0 А	±(1,5% + 3 е.м.р.)
Частота	45 Гц – 65 Гц	±(2% + 3 е.м.р.)
Активная мощность (Вт)	0,0 Вт – 12 кВт	±(3% + 3 е.м.р.)
Полная мощность (ВА)	0,0 ВА – 12 кВА	±(3% + 3 е.м.р.)
Реактивная мощность (ВАр)	0,0 ВАр – 12 кВАр	±(3% + 3 е.м.р.)
Коэффициент мощности (PF)	-1,00 … +1,00	±0,03
Фазовый угол (Phase Angle)	0,0° – 360°	±1°
Векторная сумма токов	0,0 мА – 60,0 А	±3%
Проверка чередования фаз	Положительная: U1→U2→U3 или I1→I2→I3 Отрицательная: U1→U3→U2 или I1→I3→I2	√
Разрешение дисплея	240×160 пикселей	Точечная матрица
Количество сохраняемых данных	500 наборов
Интерфейс	RS-232 (передача данных на ПК)
Диапазон рабочих температур	-10°C … +40°C
Питание	1,5 В × 6 (LR6) АА
Ток потребления	около 40 мА
Габариты (Д × Ш × В)	196 мм × 92 мм × 54 мм
Вес	550 г (без учета батарей)

G1: Для диагностики каких систем и оборудования используется UNI-T UT267B?

Универсальность и расширенные функциональные возможности трехфазного вольт-амперметра UNI-T UT267B делают его незаменимым профессиональным инструментом для широкого круга специалистов и отраслей:

Энергетика и релейная защита (РЗА): UT267B незаменим для проверки цепей напряжения и тока при вводе в эксплуатацию и техническом обслуживании релейной защиты и автоматики. Позволяет определять углы между напряжениями и токами для проверки правильности сборки схем и определения векторных групп.
Проверка приборов учета электроэнергии (АСКУЭ): Специалисты по коммерческому учету используют UT267B для проверки правильности подключения счетчиков активной и реактивной энергии, выявления хищений электроэнергии ("набросов", "отмотки") и оценки погрешности работы измерительных комплексов (трансформаторов тока и напряжения).
Диагностика силовых трансформаторов: Прибор позволяет точно определить группу соединения обмоток трансформатора (например, Y/Y-0, Y/Δ-11), что критически важно для корректной параллельной работы трансформаторов и распределения нагрузки.
Обслуживание электроприводов и частотных преобразователей: UT267B используется для анализа работы мощных электродвигателей и подключенных к ним частотных преобразователей (VFD). Измерение углов сдвига фаз позволяет оценить качество управления и выявить проблемы в силовой части привода.
Пусконаладочные работы (ПНР) на промышленных предприятиях: При вводе в эксплуатацию новых распределительных устройств, комплектных трансформаторных подстанций (КТП) и производственных линий UT267B используется для проверки правильности сборки цепей, фазировки оборудования и балансировки нагрузок по фазам.
Проверка дифференциальной защиты шин (ДЗШ): Прибор позволяет с высокой точностью определить векторную сумму токов в дифференциальных цепях, что необходимо для настройки и проверки правильности функционирования быстродействующих защит сборных шин высокого напряжения.

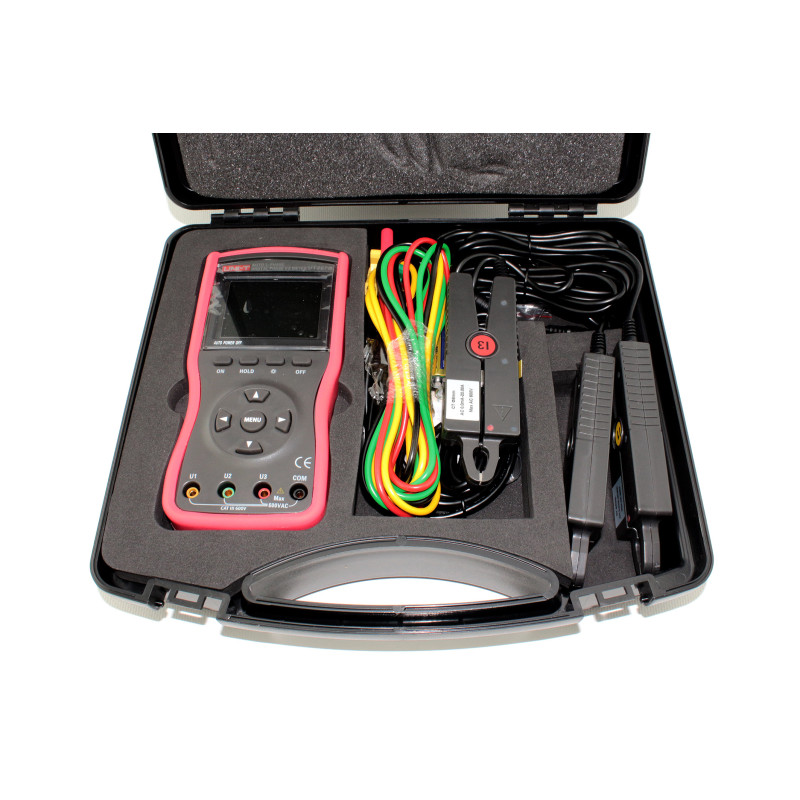

G1: Комплект поставки UNI-T UT267B

Трехфазные токоизмерительные клещи (интеллектуальный вольт-амперметр) UNI-T UT267B
Токоизмерительные клещи (3 шт.)
Тестовые провода (4 шт.: желтый, зеленый, красный, черный)
Элементы питания (1.5 В, LR6, тип АА) — 6 шт.
Транспортировочный кейс (инструментальный ящик)
Программное обеспечение для ПК (на CD-диске или ссылка для скачивания)
Кабель для связи с ПК (RS-232)
Подробное руководство пользователя (инструкция по эксплуатации)

G1: Часто задаваемые вопросы (FAQ) о трехфазных клещах UNI-T UT267B

Вопрос 1: Какие основные измерения может выполнять прибор UT267B?
Ответ: UNI-T UT267B — это профессиональный трехфазный вольт-амперметр, который измеряет переменное напряжение до 600 В, переменный ток до 20 А, частоту (45-65 Гц), активную (до 12 кВт), реактивную (до 12 кВАр) и полную мощность (до 12 кВА), а также коэффициент мощности, угол фазового сдвига (0-360°) и векторную сумму токов. Он также отображает векторную диаграмму, что позволяет наглядно оценить соотношения между фазами.

Вопрос 2: В чем отличие модели UT267B от обычных токовых клещей?
Ответ: В отличие от стандартных токоизмерительных клещей, которые измеряют только ток, UT267B — это интеллектуальный трехфазный фазометр и анализатор мощности. Он имеет три токовых зажима для одновременного подключения к трехфазной сети, вычисляет активную, реактивную и полную мощность, коэффициент мощности и, самое главное, измеряет фазовые углы и отображает векторную диаграмму. Это позволяет проводить глубокую диагностику электрических систем, проверять правильность подключения счетчиков и релейной защиты, а также определять группу соединения трансформаторов.

Вопрос 3: Какова максимальная мощность, которую можно измерить с помощью UT267B?
Ответ: Прямое измерение мощности ограничено пределами измерения тока (20 А) и напряжения (600 В), что дает максимальную измеряемую мощность 12 кВт (кВА, кВАр) для одной фазы. Однако, с помощью внешних трансформаторов тока (ТТ) и трансформаторов напряжения (ТН) с соответствующими коэффициентами трансформации, диапазон измерения мощности может быть расширен практически до любых значений, используемых в промышленности.

Вопрос 4: Для чего используется функция построения векторной диаграммы?
Ответ: Функция построения векторной диаграммы на графическом дисплее прибора позволяет визуально оценить фазовые соотношения между напряжениями и токами в электрической цепи. Это незаменимо для проверки правильности подключения приборов учета, определения группы соединения обмоток трансформаторов, проверки цепей релейной защиты (например, дифференциальной защиты шин), выявления перекоса фаз и оценки характера нагрузки (активная, индуктивная или емкостная).

Вопрос 5: Можно ли сохранять результаты измерений в памяти прибора?
Ответ: Да. UT267B оснащен встроенной энергонезависимой памятью, которая позволяет сохранять до 500 наборов данных (включая напряжение, ток, мощность, углы и векторную диаграмму для всех трех фаз). Сохраненные результаты можно впоследствии просмотреть на дисплее прибора или передать на компьютер через интерфейс RS-232 для детального анализа, построения графиков, ведения электронных журналов и формирования отчетов с помощью комплектного программного обеспечения.

Вопрос 6: Каковы меры безопасности при работе с UT267B?
Ответ: Прибор имеет категорию безопасности CAT III 600 В и предназначен для работы в электрических сетях до 600 В. Для обеспечения безопасности необходимо использовать комплектные измерительные провода, следить за их исправностью, не превышать предельные значения напряжения и тока. При работе вблизи токоведущих частей следует соблюдать правила техники безопасности, использовать средства индивидуальной защиты (диэлектрические перчатки, коврики) и быть внимательным. Перед началом измерений необходимо убедиться в целостности изоляции проводов и корпуса прибора.

G1: Заключение

Профессиональные трехфазные токоизмерительные клещи UNI-T UT267B — это универсальный, высокоточный и интеллектуальный инструмент для комплексного анализа электрических систем. Благодаря возможности измерения полного спектра параметров (напряжение, ток, мощность, частота, фазовый угол), отображению векторных диаграмм, трем токовым зажимам, функции проверки чередования фаз, памяти на 500 наборов данных и интерфейсу RS-232, UT267B является оптимальным выбором для энергетиков, специалистов РЗА, метрологов, инженеров-электриков и служб эксплуатации, работающих на объектах энергетики, промышленных предприятиях и в сфере ЖКХ.

Купить трехфазные токоизмерительные клещи UNI-T UT267B с официальной гарантией, доставкой по всей России и профессиональной консультацией вы можете прямо сейчас в нашем интернет-магазине. Добавьте прибор в корзину и получите мощный инструмент для обеспечения надежности и эффективности ваших электрических сетей и оборудования.

Измерение напряжения, силы тока, мощности, частоты, соотношения между U-U, U-I, I-I одновременно;
Автоматический выбор диапазона;
Удержание данных;
Интерфейс RS-232;
Низкое энергопотребление (40mA);
Индикация низкого заряда батареи;
Подсветка;
Автоматическое выключение;
Антивибрационный, противоскользящий, корпус с высокой изоляцией;
Питание: 1.5V батарея (LR6) x 6;
Комплектность: батареи, ящик для инструментов, токовые зажимы, инструкция на английском языке
