Профессиональный трёхфазный анализатор качества электроэнергии UNI‑T UT285C: экспертный контроль вашей сети
Представьте: вы обслуживаете ответственное производство, и внезапно начинают сбоить станки с ЧПУ, греются кабели или вылетают частотные преобразователи. Причина — не «скачки напряжения», а грязная электроэнергия: гармоники, дисбаланс фаз, провалы и всплески. Обычный мультиметр или даже простой регистратор параметров здесь бессильны.
Трёхфазный анализатор качества электроэнергии UNI‑T UT285C — это не просто измеритель, а профессиональная система диагностики. Он видит то, что скрыто от глаз, и даёт инженерам, энергетикам и сервисным специалистам полную картину состояния электрических сетей 0,4 кВ.
Ключевые преимущества UNI‑T UT285C:
Полный спектр анализа качества электроэнергии: UT285C одновременно измеряет все параметры трёхфазной сети — напряжение, ток, активную/реактивную/полную мощность, коэффициент мощности (PF), Cosφ, дисбаланс фаз и коэффициент искажения синусоидальности (THD) по току и напряжению. Вы получаете не разрозненные цифры, а комплексную диагностику.
Анализ гармоник до 50‑го порядка: Прибор рассчитывает гармоники тока и напряжения до 50‑й гармоники, а также отображает их в виде гистограмм. Это незаменимо для выявления влияния нелинейных нагрузок — частотных преобразоваторов, светодиодного освещения, импульсных блоков питания и ИБП.
Регистрация аварийных событий и трендов: UT285C фиксирует и регистрирует провалы, всплески и прерывания напряжения с привязкой по времени. А благодаря встроенному слоту для SD‑карты вы можете организовать длительное (недели и месяцы) автономное логгирование параметров для построения отчётов или подачи жалоб поставщику энергии.
Профессиональная надёжность для реальных условий: Корпус с резиновыми вставками и ремешком для руки спроектирован для комфортной работы в полях и на промышленных объектах. Категория безопасности CAT III 600 В гарантирует безопасность при работе в цепях распределительных устройств и на вводах в здания.
Детальный обзор технических характеристик
| Измеряемый параметр | Диапазон | Разрешение | Точность |
|---|---|---|---|
| Напряжение (фаза-нейтраль) / Истинное СКЗ | 1,0 ~ 1000 В | — | ±(0,5%+5) |
| Напряжение (фаза-фаза) / Истинное СКЗ | 1,0 ~ 2000 В | — | ±(0,5%+5) |
| Напряжение постоянного тока | 1,0 ~ 1000 В | — | ±(1,0%+5) |
| Истинное СКЗ тока (с токоизмерительными клещами UT-068B) | 1,0 А ~ 1000 А | — | ±(0,5%+5) |
| Пиковый ток (с гибким датчиком тока 300F) | 10 А ~ 6000 А (опционально) | — | ±(1,0%+5) |
| Активная мощность | 0,000 Вт ~ 9999,9 кВт | — | ±(1%+3) |
| Реактивная мощность (индуктивная/ёмкостная) | 0,000 вар ~ 9999,9 квар | — | ±(1%+3) |
| Полная мощность | 0,000 ВА ~ 9999,9 кВА | — | ±(1%+3) |
| Коэффициент мощности (PF) | -1,000 ~ 1,000 | — | ±(1,5%+3) |
| Коэффициент суммарных гармонических искажений (THD) | 0,0% ~ 99,9% | — | ±(1%+5) |
| Частота сети | 40 ~ 70 Гц | — | — |
| Габариты (Д х Ш х В) | 240 x 170 x 68 мм | — | — |
| Вес | 1,6 кг | — | — |
Ключевые режимы и функции для профессиональной диагностики
Анализатор UT285C — это не просто набор датчиков, а интеллектуальная система с шестью основными режимами работы:
Режим осциллограммы (Waveform mode): Отображение формы сигнала напряжения/тока в реальном времени для 4 каналов (3 фазы + нейтраль). Позволяет визуально оценить искажения формы кривой.
Режим гармоник (Harmonics mode): Анализ гармонического состава тока и напряжения до 50-го порядка с представлением данных в табличном виде или в виде гистограмм для каждой фазы.
Режим мощности и энергии (Power and Energy mode): Измерение и регистрация активной, реактивной и полной мощности, коэффициента мощности (PF), Cosφ, а также накопленной энергии.
Режим регистрации трендов (Trend record mode): Длительное наблюдение за изменением ключевых параметров (напряжение, ток, мощность, THD) во времени. Позволяет выявлять медленно развивающиеся проблемы.
Режим аварийных событий (Alarm mode): Настройка пороговых значений параметров. При выходе за установленные пределы анализатор фиксирует событие (провал, всплеск, перенапряжение) с меткой времени.
Режим захвата переходных процессов (Capture mode): Фиксация кратковременных (миллисекунды) аномалий в сети — выбросов напряжения, импульсных помех, которые могут выводить из строя чувствительное электронное оборудование.
Области применения
UNI‑T UT285C — это инструмент для тех, кто отвечает за надёжность и эффективность электроснабжения:
Промышленные предприятия: Диагностика работы станков с ЧПУ, конвейерных линий, печей сопротивления, компрессорного и насосного оборудования. Выявление причин ложных срабатываний автоматики и преждевременного износа двигателей.
Энергетика и ЖКХ: Мониторинг качества электроэнергии на вводах в здания, в распределительных пунктах 0,4 кВ. Оформление протоколов для предъявления претензий сбытовым организациям при неудовлетворительном качестве напряжения.
Альтернативная энергетика: Контроль качества выработки электроэнергии на выходе солнечных инверторов и ветрогенераторов перед подачей в сеть.
Лаборатории и научные исследования: Точные измерения параметров электропитания опытных установок, испытательных стендов и другого научного оборудования.

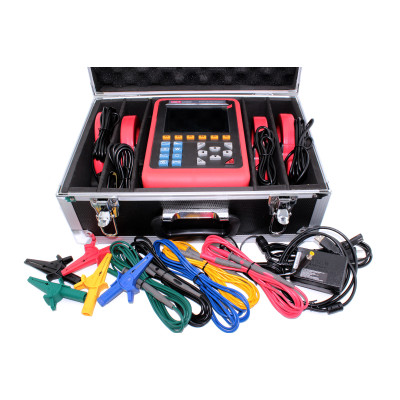

✅ Комплектация поставки
В стандартную комплектацию анализатора UNI‑T UT285C входит:
Анализатор качества электроэнергии UNI‑T UT285C.
4 токоизмерительных клеща (1000 А) для одновременного подключения к трём фазам и нейтрали.
5 базовых измерительных пробников (жёлтый, зелёный, красный, синий, чёрный).
4 пробника-зажима типа «крокодил».
Адаптер питания для работы от сети и зарядки встроенного аккумулятора.
USB-кабель для подключения к ПК.
Программное обеспечение на компакт-диске для детального анализа, построения графиков и формирования отчётов.
Руководство по эксплуатации.
Транспортировочный кейс для защиты прибора и аксессуаров.
❓ Часто задаваемые вопросы (FAQ)
Вопрос: Чем анализатор UT285C отличается от обычного мультиметра?
Ответ: Мультиметр показывает мгновенные значения напряжения или тока. UT285C — это многоканальный регистратор и анализатор. Он одновременно измеряет десятки параметров по трём фазам, вычисляет гармоники, THD, дисбаланс, регистрирует события (провалы, всплески) и может вести длительный журнал событий на SD‑карту. Это комплексный инструмент для профессиональной диагностики качества электроэнергии, а не для разовой проверки «есть напряжение или нет».
Вопрос: Можно ли с помощью UT285C доказать поставщику электроэнергии, что качество напряжения неудовлетворительное?
Ответ: Да. Благодаря возможности длительной регистрации параметров со штампом времени, анализатор формирует объективный журнал событий. Вы получите документированные доказательства провалов, перенапряжений, несимметрии или нестабильности частоты, которые можно предоставить в сетевую организацию для составления акта и перерасчёта.
Вопрос: Какое максимальное напряжение можно измерять анализатором UT285C?
Ответ: Анализатор позволяет измерять истинное среднеквадратичное (True RMS) фазное напряжение до 1000 В и линейное напряжение до 2000 В, а также пиковые значения до 1414 В (фаза-нейтраль) и 2828 В (фаза-фаза). Прибор имеет категорию безопасности CAT III 600 В, что допускает его использование во вторичных цепях распределительных устройств напряжением до 600 В.
Вопрос: Нужно ли приобретать токоизмерительные клещи отдельно?
Ответ: Нет. В комплект поставки UNI‑T UT285C уже входят 4 токоизмерительных клеща UT‑068B на номинальный ток 1000 А. Этого достаточно для большинства задач по обследованию трёхфазных сетей. Для особых задач — измерения малых токов или токов большой величины — можно использовать опциональные клещи (008B, 040B или гибкий датчик 300F), но в стандартной комплектации они не входят.
Вопрос: Как долго анализатор может работать автономно от аккумулятора?
Ответ: Точное время автономной работы зависит от интенсивности использования (подсветка дисплея, активность записи на SD‑карту). В штатном режиме регистрации данных встроенного литий-ионного аккумулятора хватает на несколько часов непрерывной работы. Для длительного мониторинга рекомендуется использовать адаптер питания, подключаемый к сети 220 В. Наличие SD‑карты позволяет вести запись параметров сутками без участия оператора.
Вопрос: Поддерживает ли UT285C измерение постоянного напряжения и тока?
Ответ: Да. Помимо анализа трёхфазных сетей переменного тока, анализатор способен измерять постоянное напряжение до 1000 В и постоянный ток (с использованием токовых клещей, поддерживающих измерение постоянного тока). Это расширяет его применение для диагностики систем постоянного тока, например, в альтернативной энергетике (солнечные панели, аккумуляторные батареи) и на электрическом транспорте.
Заключение
Трёхфазный анализатор качества электроэнергии UNI‑T UT285C — это профессиональный инструмент, который превращает абстрактное понятие «плохое качество электричества» в конкретные цифры, графики и доказательства. Если вы хотите не гадать на кофейной гуще, почему сбоит оборудование, а уверенно выявлять и устранять коренные причины проблем — этот прибор станет вашим незаменимым помощником.
Добавьте анализатор UNI‑T UT285C в корзину прямо сейчас и получите полный контроль над качеством вашей электроэнергии!
Отображение сигнала в реальном времени;
Измерение истинного среднеквадратичного значения напряжения/тока;
Измерение пиковых значений тока и напряжения;
Измерение общего гармонического искажения;
Измерение активной, реактивной, полной мощности, по фазам и суммарной;
К-фактор трансформатора;
Коэффициенты мощности и коэффициенты смещения;
Кратковременное мерцание напряжения;
USB-интерфейс;
Трехфазный дисбаланс;
Питание: 9.6V перезаряжаемый Li-ion аккумулятор;
Комплектность: сумка-чехол, инструкция на английском языке, CD диск с программным обеспечением для ПК; 4 шт зажима типа крокодил, 4 шт токовых зажима 1000А, адаптер питания
