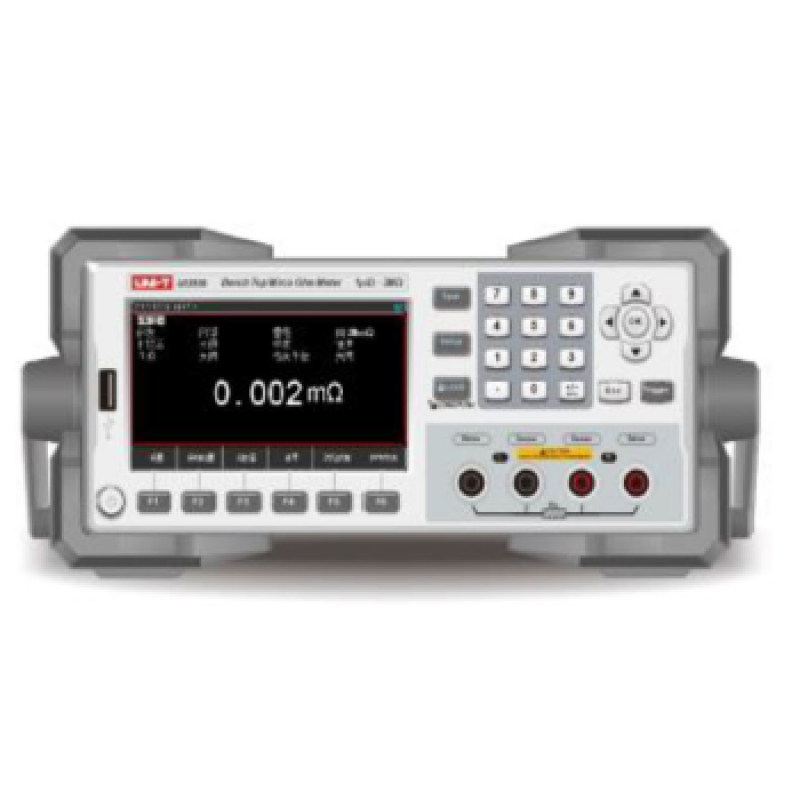

Высокоточный измеритель сопротивления UNI-T UT3516+

Рейтинг:

0 отзывов
Производитель:
UNI-T
Артикул:
102139
2

Цена: 116 170р.

Количество:

Купить в 1 клик

Профессиональный высокоточный измеритель сопротивления UNI-T UT3516: Прецизионный микроомметр для лабораторий и производства

UNI-T UT3516 — это прецизионный настольный микроомметр, предназначенный для высокоточного измерения малых сопротивлений. Этот измеритель является незаменимым инструментом в лабораториях, на производственных линиях и в сервисных центрах, где требуется исключительная точность, широкий диапазон измерений и высокая скорость работы. UT3516 позволяет проводить измерения от 1 микроОма (1 мкОм) до 2 МегаОм (2 МОм) с базовой погрешностью всего 0.05%, что делает его идеальным решением для тестирования компонентов, контроля качества и научных исследований.

G1: Ключевые возможности и преимущества UNI-T UT3516

Широкий диапазон и высокая точность измерений: UT3516 обеспечивает измерение сопротивления в диапазоне от 1 мкОм до 2.2000 МОм с высокой точностью 0.05%. Это позволяет использовать его для тестирования сверхмалых сопротивлений, таких как контактное сопротивление реле, обмоток трансформаторов, токовых шунтов, а также для измерения изоляции.
Высокая скорость и разрешение: прибор способен выполнять до 60 измерений в секунду (60 rdgs/s) с минимальным разрешением 1 мкОм и отображением до 20 000 отсчетов (20000 count). Такая скорость критически важна при автоматизированном контроле продукции на производственных линиях.
Профессиональная сортировка и сравнение: UT3516 оснащен функцией профессиональной сортировки, позволяющей программировать до 6 градаций прохождения (BIN1~BIN6) с индикацией HI/IN/LO. Результат сортировки отображается на экране и может быть выведен через звуковой сигнал или внешний интерфейс. Это незаменимо для отбраковки компонентов по допускам.
Развитые коммуникационные возможности: измеритель оснащен интерфейсами RS-232C, USB Device, USB Host и LAN, а также портом Handler. Он поддерживает протоколы SCPI и Modbus RTU для интеграции в автоматизированные системы. Это позволяет подключать UT3516 к компьютеру, ПЛК (PLC) или WINCE-устройству для удаленного управления, сбора и анализа данных.
Удобный пользовательский интерфейс: прибор оснащен большим 4.3-дюймовым TFT LCD-дисплеем, на котором одновременно отображаются результаты измерений и дополнительные параметры. Встроенная функция USB Host позволяет сохранять результаты на USB-накопитель, делать скриншоты экрана и обновлять прошивку.

G1: Технические характеристики

Параметр	Значение
Модель	UNI-T UT3516
Тип прибора	Настольный высокоточный микроомметр / измеритель малых сопротивлений
Диапазон измерения сопротивления	1 мкОм ~ 2.2000 МОм
Максимальная точность	±0.05%
Минимальное разрешение	1 мкОм
Максимальная скорость измерений	60 изм/сек
Количество отсчетов	20000
Отображаемые разряды	5.5
Интерфейсы	RS-232C, USB Device, USB Host, LAN, Handler
Поддерживаемые протоколы	SCPI, Modbus RTU
Функции	Сортировка (HI/IN/LO) с 6 BIN, усреднение, запись на USB
Дисплей	4.3" TFT LCD
Габариты (Д x Ш x В)	340 x 214 x 89 мм
Вес	3.0 кг
Рабочая температура	10°C ~ 40°C
Относительная влажность	10% ~ 80% RH
Питание	AC 100-240V, 50/60Hz

G1: Области применения

Контроль качества на производстве: UT3516 широко используется для тестирования печатных плат (PCB), электронных компонентов, предохранителей, разъемов, кабелей и обмоток электродвигателей. Он позволяет быстро выявить дефекты монтажа и отклонения параметров от нормы.
Лабораторные исследования: в научных и исследовательских лабораториях прибор применяется для изучения свойств новых материалов (полупроводников, проводников), характеризации тонких пленок и тестирования опытных образцов электронных устройств.
Сервисное обслуживание: UT3516 является незаменимым помощником для сервисных инженеров при диагностике трансформаторов, дросселей, реле, датчиков и других компонентов, где требуется точное измерение малого сопротивления.
Автоматизированные системы тестирования: благодаря поддержке протоколов SCPI и Modbus RTU, а также наличию интерфейсов RS-232, LAN и Handler, UT3516 легко интегрируется в автоматизированные испытательные стенды (ATE) для серийного контроля продукции.
Проверка контактных соединений: измерение переходного сопротивления контактов, разъемов, шин заземления и паяных соединений для обеспечения надежности и безопасности работы электрооборудования.

G1: Что в комплекте?

Настольный измеритель сопротивления UNI-T UT3516
Измерительные кабели с зажимами типа "крокодил" (Kelvin connection / 4-wire test leads)
Сетевой шнур питания
USB-кабель
Программное обеспечение для ПК на CD-диске
Краткое руководство пользователя

G1: Часто задаваемые вопросы (FAQ)

Вопрос: Для каких измерений используется UNI-T UT3516?
Ответ: UNI-T UT3516 — это прецизионный микроомметр, предназначенный для высокоточного измерения активного сопротивления постоянному току (DC). Он применяется для тестирования низкоомных компонентов: обмоток трансформаторов и дросселей, контактного сопротивления реле и разъемов, токовых шунтов, печатных плат, кабельных изделий, предохранителей, а также для контроля качества пайки и сварных соединений.

Вопрос: В чем преимущество четырехпроводного метода измерения (Kelvin connection)?
Ответ: UT3516 использует четырехпроводную схему подключения (Kelvin connection). Два провода служат для подачи тестового тока, а два других — для точного измерения падения напряжения на измеряемом объекте. Это полностью исключает влияние сопротивления измерительных проводов и переходных контактов на результат, что критически важно при измерении сверхмалых сопротивлений (менее 100 Ом), где сопротивление проводов может быть соизмеримо с измеряемой величиной.

Вопрос: Что означает функция сортировки (HI/IN/LO) в UT3516?
Ответ: Функция сортировки позволяет задать программируемые верхний (HIGH) и нижний (LOW) пороги для измеряемого сопротивления. Прибор автоматически сравнивает результат с этими пределами и отображает на экране состояние "HI" (выше нормы), "IN" (в норме) или "LO" (ниже нормы). UT3516 может распределять "годные" изделия по 6 дополнительным категориям (BIN1~BIN6), что делает его идеальным инструментом для отбраковки компонентов на производстве.

Вопрос: Можно ли интегрировать UT3516 в автоматизированную систему сбора данных?
Ответ: Да. UT3516 оснащен интерфейсами RS-232C, USB, LAN и Handler. Он поддерживает стандартные промышленные протоколы SCPI и Modbus RTU, что позволяет легко интегрировать его с компьютером, программируемым логическим контроллером (ПЛК) или другими управляющими устройствами для автоматизации измерений, сбора и документирования результатов.

Вопрос: Как часто необходимо калибровать UNI-T UT3516?
Ответ: Для обеспечения заявленной производителем точности рекомендуется проводить ежегодную калибровку прибора в аккредитованной метрологической службе. Регулярная калибровка гарантирует достоверность результатов измерений и подтверждает соответствие прибора заявленным характеристикам.

G1: Заключение

Высокоточный настольный измеритель сопротивления UNI-T UT3516 — это мощный и надежный инструмент для профессионалов, работающих в области контроля качества, разработки и обслуживания электронной аппаратуры. Его выдающаяся точность, широкий динамический диапазон и возможности для автоматизации делают его оптимальным выбором для самых требовательных задач. Добавьте UNI-T UT3516 в корзину и получите прецизионный инструмент, который обеспечит высочайший уровень доверия к вашим измерениям.

Микроомметр UT3516+ может использоваться в профессиональной функции сортировки и оценивать сопротивление HI/IN/LO.
Результат отображается на экране с помощью звукового сигнала и внешнего выхода ввода-вывода.
Благодаря пульту дитанционного управления ПК и совместимости с SCPI, прибор может эффективно выполнять функции дистанционного управления и сбора данных.
Основные характеристики:
Диапазон измерений: 1 ? ? ? 2M?;
Погрешность: 0.05%;
Максимальная скорость испытаний: 60 times/s;
Источник сигнала: < 1А
Максимальное значение: 30000;
Интефейс: RS232C - стандартный, USB - опциональный;
4,3-дюймовый TFT-ЖК-дисплей.
