Высоковольтный беспроводной амперметр UNI-T UT255E: крюковой датчик, измерение тока до 20000 А и беспроводная передача данных на 150 метров

Профессиональный высоковольтный беспроводной амперметр UNI-T UT255E: максимальная безопасность при измерении сверхбольших токов до 20000 А

Высоковольтный беспроводной амперметр UNI-T UT255E — это флагманская профессиональная модель в линейке высоковольтных измерительных приборов UNI-T, предназначенная для безопасного измерения переменного тока и тока утечки на линиях электропередач высокого напряжения. Амперметр UT255E спроектирован как комплексная система, состоящая из крюкового датчика (токоизмерительных клещей сверхбольшого диаметра), беспроводного приёмника с цветным TFT-дисплеем и телескопической изоляционной штанги длиной до 5 метров. Благодаря встроенному двойному гибкому токоизмерительному контуру (Rogowski coil), прибор обеспечивает высокую точность, широкий динамический диапазон и отличную линейность, что делает его идеальным решением для энергетиков, служб эксплуатации ЛЭП, специалистов по диагностике трансформаторного оборудования и промышленных электриков, работающих на объектах с напряжением до 110 кВ и токами до 20 000 Ампер.

 Ключевые преимущества и технологические особенности UNI-T UT255E

• Измерение переменного тока в экстремально широком диапазоне до 20000 А: UT255E обеспечивает измерение переменного тока в диапазоне от 0 до 20000 А (20 кА) с автоматическим выбором предела. Погрешность составляет от ±2% в диапазоне до 99.9 А до ±4% в диапазоне от 6.00 до 20.0 кА, а разрешение достигает 10 мА. Такой широкий диапазон позволяет использовать прибор как для точного обнаружения микротоков утечки, указывающих на дефекты изоляции, так и для измерения сверхвысоких рабочих токов в мощных силовых цепях, на шинных мостах и в токоведущих узлах трансформаторных подстанций.

• Максимальная безопасность для работы под высоким напряжением: UT255E предназначен для проведения измерений на линиях под напряжением до 110 кВ (для кабелей с изоляционной оболочкой) и до 35 кВ (для голых проводников и шин). В комплекте с прибором поставляется телескопическая изоляционная штанга, которая в разложенном состоянии достигает длины 5 метров, обеспечивая безопасное расстояние между оператором и токоведущей частью. Изоляционная штанга выдерживает испытательное переменное напряжение 110 кВ (действующее значение), что гарантирует надёжную защиту пользователя при работе на высоковольтных объектах.

• Крюковой датчик сверхбольшого диаметра и двойной гибкий контур: UT255E оснащён уникальным крюковым датчиком (hook detector) с раскрытием, позволяющим охватывать проводники диаметром до 168 мм и прямоугольные шины размером до 168×245 мм. Датчик имеет обтекаемую форму и малый вес (всего 496 г), что позволяет легко зацеплять его за проводник на весу, экономя физические усилия оператора. Встроенный двойной гибкий контур (Rogowski coil) обеспечивает высокую точность, широкий диапазон и отличную линейность измерений, а также позволяет размещать датчик в любом положении относительно проводника с минимальной погрешностью (от 0% в центральной зоне до +2% на краях).

• Беспроводная передача данных на расстояние до 150 метров: Прибор оснащён встроенным радиомодулем, работающим на частоте 433 МГц, который обеспечивает беспроводную передачу данных с крюкового датчика на приёмник на расстоянии до 150 метров (по прямой линии). Это позволяет оператору разместиться на значительном удалении от высоковольтной линии, что кратно повышает безопасность работ по сравнению с использованием традиционных проводных приборов и исключает влияние на результаты измерений помех от посторонних источников на той же частоте.

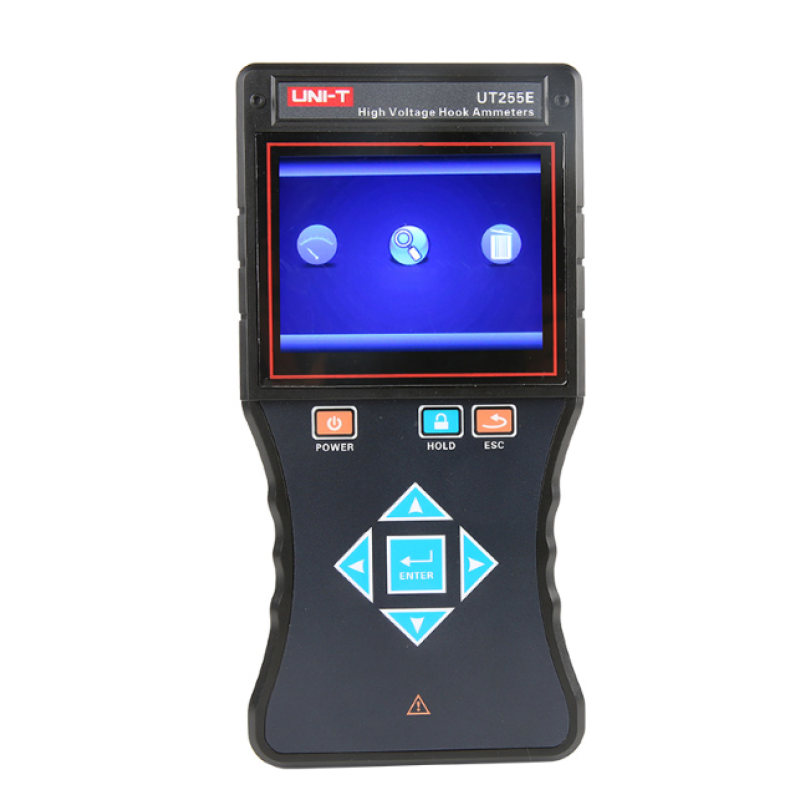

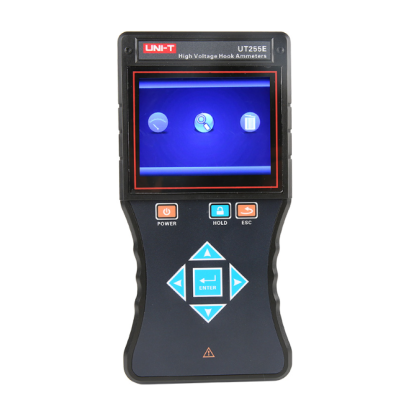

• Интеллектуальный приёмник с цветным дисплеем и памятью: Приёмник UT255E оснащён большим 3.5-дюймовым цветным TFT ЖК-дисплеем с регулируемой яркостью подсветки, на котором одновременно отображаются результаты измерений тока и частоты, а также индикация заряда батареи, уровня сигнала и выбранного режима. Встроенная память позволяет сохранять до 9999 наборов данных, которые можно впоследствии просматривать на дисплее приёмника или передавать на компьютер для анализа, печати и формирования отчётов (через USB-порт). Частота дискретизации составляет 2 измерения в секунду, что обеспечивает достаточную скорость для наблюдения за динамикой изменения тока.

• Автономность и надёжность в полевых условиях: Крюковой датчик и приёмник UT255E питаются от встроенных перезаряжаемых литий-ионных аккумуляторов с USB-портом для зарядки. Время непрерывной работы от одного полного заряда составляет около 10 часов. Прибор имеет защиту от капель (конструкция типа II, anti-drip) и рассчитан на эксплуатацию при температуре от -10°C до +40°C и относительной влажности до 80%, что позволяет использовать его в полевых условиях, на открытых распределительных устройствах и в промышленных цехах.

 Технические характеристики (спецификация) UNI-T UT255E

 Для диагностики какого оборудования и систем используется UNI-T UT255E?

Универсальность, высокая точность и экстремально широкий диапазон измерений высоковольтного амперметра UNI-T UT255E делают его незаменимым профессиональным инструментом для широкого круга специалистов и отраслей:

1. Энергетика и эксплуатация линий электропередач (ЛЭП): UT255E используется для измерения токовой нагрузки на проводах воздушных линий электропередачи напряжением до 110 кВ, проверки баланса токов по фазам и выявления асимметрии, указывающей на обрывы проводников или несимметричное подключение нагрузок.

2. Диагностика трансформаторного оборудования: Прибор идеально подходит для измерения токов нагрузки силовых трансформаторов на подстанциях, проверки токов намагничивания при включении и контроля токов утечки через заземление нейтрали трансформатора, что позволяет оценить состояние изоляции обмоток и магнитопровода.

3. Поиск токов утечки и дефектов изоляции: Высокая чувствительность прибора (разрешение 10 мА) позволяет выявлять даже незначительные токи утечки, вызванные микротрещинами, увлажнением изоляции кабелей или образованием токопроводящих мостиков на опорах ЛЭП. Особенно эффективен UT255E для проверки многожильных толстых кабелей в шахтах, тоннелях и на открытых территориях, где доступ к проводникам затруднён.

4. Промышленные предприятия и заводы: UT255E применяется для измерения токов в мощных электроустановках: на вводах к трансформаторам, в цепях питания электролизных ванн, на шинных мостах генераторов и в других узлах с токами в тысячи ампер, где использование стандартных токоизмерительных клещей невозможно из-за ограниченного диапазона.

5. Пусконаладочные работы и ремонт: При вводе в эксплуатацию новых высоковольтных ячеек, трансформаторных подстанций и распределительных пунктов клещи UT255E позволяют проверить правильность монтажа и соответствие токовых нагрузок проектным значениям без необходимости отключения питания, а телескопическая штанга обеспечивает безопасный доступ к токоведущим частям, расположенным на высоте.

6. Диагностика оксидно-цинковых разрядников (ОПН): UT255E (как и младшая модель UT255B) может использоваться для измерения тока утечки через разрядник под рабочим напряжением, что позволяет с высокой точностью оценить его состояние и своевременно выявить деградацию варисторов.

 Комплект поставки UNI-T UT255E

1. Высоковольтный беспроводной амперметр UNI-T UT255E (крюковой датчик)

2. Беспроводной приёмник с 3.5-дюймовым цветным TFT-дисплеем

3. Телескопическая изоляционная штанга длиной до 5 метров

4. USB-кабель для зарядки и связи с ПК

5. Сетевой адаптер питания для зарядки аккумуляторов

6. Подробное руководство пользователя (инструкция по эксплуатации)

7. Прочный транспортировочный кейс (чемодан) для хранения и переноски прибора

 Часто задаваемые вопросы (FAQ) о высоковольтном амперметре UNI-T UT255E

Вопрос 1: Какое максимальное напряжение можно измерять амперметром UNI-T UT255E?
Ответ: Высоковольтный амперметр UNI-T UT255E предназначен для работы на линиях под напряжением до 110 кВ для кабелей с изоляционной оболочкой и до 35 кВ для голых проводников и шин. Безопасность обеспечивается применением комплектной телескопической изоляционной штанги длиной до 5 метров, которая выдерживает испытательное переменное напряжение 110 кВ (действующее значение).

Вопрос 2: В чем отличие UT255E от обычных токоизмерительных клещей?
Ответ: Основных отличий три. Во-первых, UT255E имеет высоковольтное исполнение и может использоваться на линиях под напряжением без их отключения, в то время как стандартные клещи рассчитаны на работу в цепях до 1000 В. Во-вторых, это беспроводная модель с дальностью передачи данных до 150 метров, позволяющая считывать показания на безопасном расстоянии. В-третьих, UT255E обладает сверхшироким диапазоном измерения тока (до 20000 А) и может охватывать проводники диаметром до 168 мм, что недоступно стандартным клещам.

Вопрос 3: Какие задачи позволяет решать крюковой датчик UT255E?
Ответ: Уникальный крюковой датчик UT255E позволяет выполнять измерения на проводниках, расположенных в труднодоступных местах, на высоте и в стеснённых условиях (в ячейках КРУ, на опорах ЛЭП, под подвесной изоляцией). Датчик имеет обтекаемую форму, малый вес (496 г) и может быть зацеплен за проводник одним движением, не требуя от оператора приложения значительных физических усилий. Благодаря двойному гибкому контуру (Rogowski coil) датчик обеспечивает высокую точность и отличную линейность при любом положении относительно проводника.

Вопрос 4: На какое расстояние передаются данные с датчика на приёмник?
Ответ: Беспроводной канал UNI-T UT255E, работающий на частоте 433 МГц, обеспечивает стабильную передачу измеренных данных на расстояние до 150 метров (по открытой местности). Это позволяет оператору разместиться на безопасном удалении от высоковольтного оборудования, что кратно повышает безопасность работ по сравнению с использованием традиционных проводных приборов. Приёмник также может быть расположен в кабине автомобиля или в укрытии, что особенно актуально при работе в неблагоприятных погодных условиях.

Вопрос 5: Как долго работает амперметр UT255E от одного заряда аккумулятора?
Ответ: Крюковой датчик и приёмник UT255E питаются от встроенных литий-ионных аккумуляторов, заряжаемых через USB-порт. Время непрерывной работы от одного полного заряда составляет около 10 часов. Благодаря функции автоматического отключения через 15 минут бездействия, одного заряда аккумуляторов хватает на несколько дней активной работы или несколько недель периодического использования. Удобная зарядка осуществляется от любого источника питания с USB-портом (сетевой адаптер, ноутбук, пауэрбанк, автомобильное зарядное устройство), что особенно ценно при длительных выездных работах на удалённых объектах.

Вопрос 6: Каковы меры безопасности при работе с UT255E?
Ответ: Несмотря на высокий уровень защиты прибора, работа с высоковольтным оборудованием требует строгого соблюдения правил безопасности. Всегда используйте комплектную изоляционную штангу, убедитесь в её чистоте и отсутствии повреждений. Перед началом измерений проверьте отсутствие внешних повреждений корпуса датчика, приёмника и соединительных кабелей. Не превышайте максимальное напряжение, указанное в технических характеристиках (35 кВ для голых проводников, 110 кВ для кабелей с изоляцией). Работы должны проводиться обученным электротехническим персоналом с соответствующей группой допуска, с использованием средств индивидуальной защиты (диэлектрические перчатки, боты, коврики).

Вопрос 7: Можно ли сохранять результаты измерений в памяти прибора?
Ответ: Да. Беспроводной приёмник UT255E оснащён встроенной памятью, позволяющей сохранять до 9999 наборов данных (измеренное значение тока и частоты). Сохранённые результаты можно просматривать непосредственно на дисплее приёмника, а также передавать на компьютер через USB-порт для последующего анализа, построения графиков и формирования отчётов. Это особенно удобно при проведении длительных наблюдений за изменением токовой нагрузки в динамике.

 Заключение

Высоковольтный беспроводной амперметр UNI-T UT255E — это профессиональный, безопасный и высокоточный инструмент для измерения сверхбольших переменных токов (до 20000 А) на линиях электропередач высокого напряжения (до 110 кВ). Прибор сочетает в себе уникальный крюковой датчик с двойным гибким контуром, беспроводную передачу данных на 150 метров, телескопическую изоляционную штангу длиной 5 метров и интеллектуальный приёмник с цветным TFT-дисплеем и памятью на 9999 результатов. Инвестируя в UNI-T UT255E, вы получаете не просто измерительный прибор, а комплексное решение для обеспечения надёжности и безопасности ваших электрических сетей, линий электропередач, трансформаторного оборудования и промышленных электроустановок.

Купить высоковольтный беспроводной амперметр UNI-T UT255E с гарантией качества, доставкой по всей России и профессиональной консультацией вы можете прямо сейчас в нашем интернет-магазине. Добавьте прибор в корзину и получите надёжный инструмент для безопасной диагностики ЛЭП, трансформаторов, ОПН и другого высоковольтного оборудования.

Используется для поиска нарушения изоляции проводов;
Измерение тока: 0?20000A;
Максимальный размер шины: Ф168 мм x 245 мм;
Максимальный диаметр кабеля: 168 мм;
Радиус работы беспроводного датчика: 150 мм;
Частота: 45Hz?75Hz;
Память: 9999 измерений;
Экран: 3,5 " цветной дисплей;
Частота измерений: 2 раза/сек;
Комплектность: детектор, приемник, изоляционный стержень, ящик для инструментов
