Тестер сопротивления изоляции UNI-T UT516B

Профессиональный тестер сопротивления изоляции UNI-T UT516B: Высоковольтная диагностика для промышленных задач

UNI-T UT516B — это цифровой высоковольтный мегаомметр, предназначенный для профессионального измерения сопротивления изоляции. Этот прибор является ключевым инструментом для обеспечения безопасности и надежности работы электрических сетей и оборудования. UT516B позволяет проводить комплексную диагностику на объектах с напряжением до 10 кВ, что делает его незаменимым при проверке силовых кабелей, высоковольтных двигателей, генераторов, трансформаторных подстанций и другого промышленного оборудования.

G1: Ключевые преимущества UNI-T UT516B

• Широкий диапазон испытательных напряжений: UT516B генерирует испытательное напряжение в шести фиксированных диапазонах: 500 В, 1000 В, 2500 В, 5000 В, 10000 В и 12000 В. Это позволяет выбирать оптимальный уровень напряжения в строгом соответствии с требованиями ПТЭЭП для различных типов электрооборудования.

• Точная регулировка выходного напряжения: для каждого диапазона (кроме 12000 В) доступна точная регулировка напряжения с шагом 10% от установленного значения. Эта функция позволяет точно настроить испытательное напряжение, что особенно важно при тестировании чувствительного оборудования или проведении исследований.

• Измерение сопротивления до 10 ТОм: UT516B способен измерять сопротивление изоляции в широком диапазоне от 0.5 МОм до 10.0 ТОм. Этого более чем достаточно для проверки состояния изоляции любых типов кабелей, обмоток машин и аппаратов высокого напряжения.

• Интеллектуальные функции и безопасность: прибор оснащен функциями вычисления коэффициента абсорбции (DAR) и индекса поляризации (PI) — ключевых параметров для оценки увлажнения и старения изоляции. Встроенная система автоматического разряда объекта после завершения измерения предотвращает накопление потенциала и обеспечивает безопасность оператора.

• Регистрация и передача данных: UT516B позволяет сохранять результаты измерений во внутренней памяти и передавать их на компьютер через USB-порт. Входящее в комплект программное обеспечение дает возможность детально анализировать данные, строить графики и формировать отчеты, что крайне важно для документирования результатов испытаний.

G1: Технические характеристики

G1: Области применения

1. Энергетика и промышленность: UNI-T UT516B широко используется для измерения сопротивления изоляции силовых кабелей, обмоток высоковольтных двигателей и генераторов, вводов трансформаторов и распределительных устройств. Своевременное выявление дефектов изоляции предотвращает аварии и незапланированные простои производства.

2. Электролаборатории: прибор является основным средством измерения при проведении профилактических испытаний электрооборудования (ППР), оформлении протоколов и паспортов на кабельные линии. Функции DAR и PI позволяют получить полную картину состояния изоляции.

3. Строительство и монтаж: UT516B незаменим для приемо-сдаточных испытаний смонтированных электрических сетей жилых, офисных и промышленных зданий. Проверка сопротивления изоляции перед подачей напряжения — обязательное условие безопасного ввода объекта в эксплуатацию.

4. Ремонт и обслуживание электрооборудования: при ремонте электроинструмента, сварочных аппаратов, станков с ЧПУ и другой техники мегаомметр позволяет быстро выявить пробои изоляции на корпус, которые не обнаруживаются обычным мультиметром.

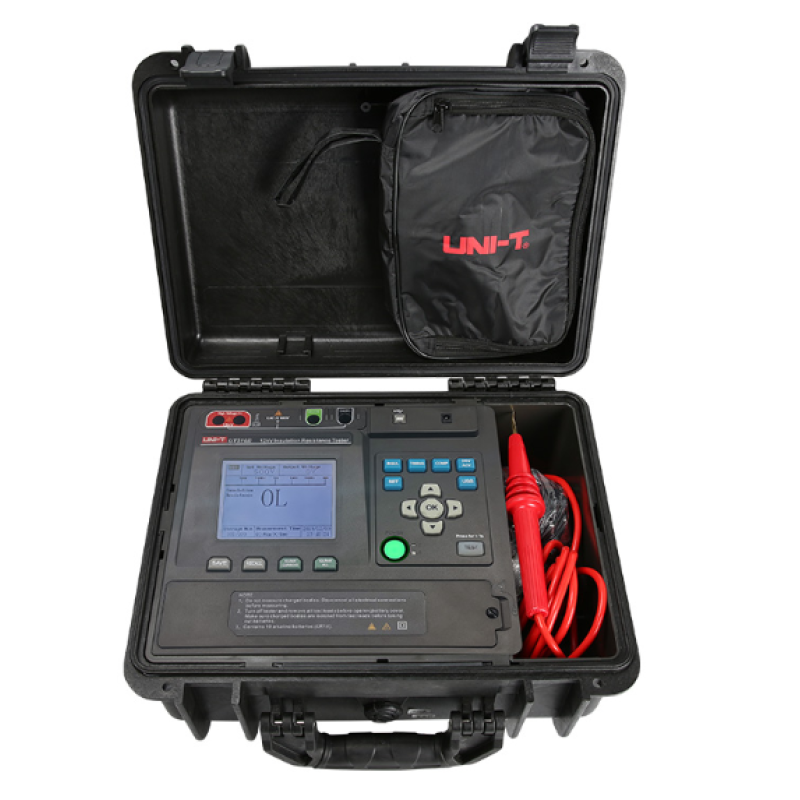

G1: Что в комплекте?

• Тестер сопротивления изоляции UNI-T UT516B

• USB-кабель для подключения к ПК

• Адаптер питания

• Комплект высоковольтных тестовых проводов

• Щелочные батареи типа LR14 — 10 шт.

• Инструкция по эксплуатации (на английском языке)

• Программное обеспечение на CD-диске

G1: Часто задаваемые вопросы (FAQ)

Вопрос: Для чего используется мегаомметр UNI-T UT516B?
Ответ: UT516B предназначен для измерения сопротивления изоляции электрических кабелей, проводов, обмоток двигателей, трансформаторов и другого оборудования. Это ключевой тест для проверки безопасности и надежности электроустановок, позволяющий выявить микротрещины, увлажнение и старение изоляции до того, как они приведут к короткому замыканию или поражению током.

Вопрос: Какое максимальное напряжение может генерировать UT516B?
Ответ: Прибор может генерировать испытательное напряжение до 12 000 В (12 кВ). В его арсенале шесть фиксированных диапазонов: 500 В, 1000 В, 2500 В, 5000 В, 10000 В и 12000 В, что покрывает потребности большинства промышленных задач.

Вопрос: Что такое коэффициент абсорбции (DAR) и индекс поляризации (PI)?
Ответ: Это расчетные параметры, которые оценивают состояние изоляции во времени. DAR — это отношение сопротивления изоляции через 60 секунд к сопротивлению через 15 секунд. PI — отношение сопротивления через 600 секунд к сопротивлению через 60 секунд. Низкие значения этих коэффициентов указывают на увлажнение или сильное старение изоляции. UT516B автоматически рассчитывает их, что упрощает анализ.

Вопрос: Безопасно ли работать с таким высоким напряжением?
Ответ: При соблюдении правил безопасности — да. UT516B имеет несколько степеней защиты. Главная из них — система автоматического разряда. После каждого измерения тестер автоматически разряжает емкостной заряд, накопленный на объекте (например, в длинном кабеле), что предотвращает удар током при отсоединении щупов. Всегда используйте средства индивидуальной защиты и соблюдайте правила работы в электроустановках.

Вопрос: Чем UT516B отличается от обычного мультиметра?
Ответ: Мультиметр измеряет сопротивление изоляции низковольтным сигналом (обычно 3-9 В), который не способен выявить скрытые дефекты. Мегаомметр UT516B подает на объект высокое напряжение (до 12000 В), что позволяет обнаружить даже незначительные нарушения изоляции, которые под низким напряжением не проявляются. Это делает UT516B незаменимым для профессиональной диагностики.

Вопрос: Можно ли использовать UT516B для измерения напряжения в сети?
Ответ: Да, прибор имеет встроенные функции измерения переменного напряжения до 750 В и постоянного напряжения до 1000 В. Это позволяет перед началом испытаний убедиться в отсутствии опасного потенциала на объекте.

G1: Заключение

Высоковольтный тестер сопротивления изоляции UNI-T UT516B — это профессиональный, надежный и безопасный инструмент, необходимый для диагностики и обслуживания современного электрооборудования. Он сочетает в себе широкий диапазон испытательных напряжений, высокую точность измерений и интеллектуальные функции анализа. Если ваша работа связана с обеспечением надежности электроснабжения и безопасностью людей, UNI-T UT516B станет вашим незаменимым помощником. Добавьте прибор в корзину и получите мощный инструмент для контроля состояния изоляции.

Измерение сопротивления изоляции;
Измерение напряжения AC/DC: 30V~750V/30V~1000V;
USB-передача данных;
Индикация низкого заряда батареи;
Удержание данных;
Подсветка;
Сигнал превышения диапазона;
Количество знаков: 4;
Индекс поляризации;
Питание: 1.5V щелочные батареи (LR14) X 10;
Комплектность: батареи, USB кабель, адаптер питания, тестовые провода, инструкция на английском языке
